Hovedtavle, jævnstrøm, Sigmund Hjerdes diagrammer

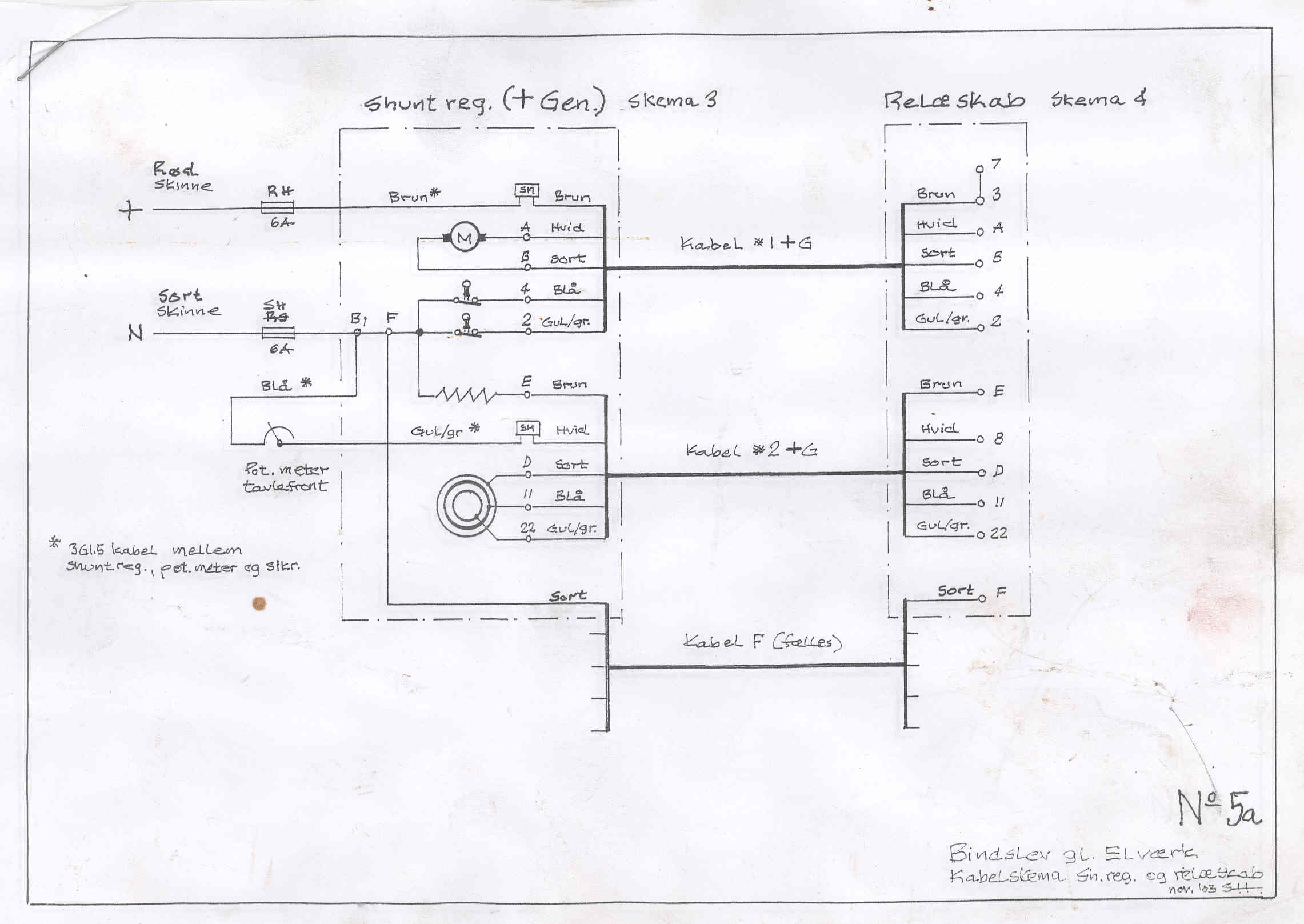

• Kabelskema feltregulator - spændingsregulator 5a

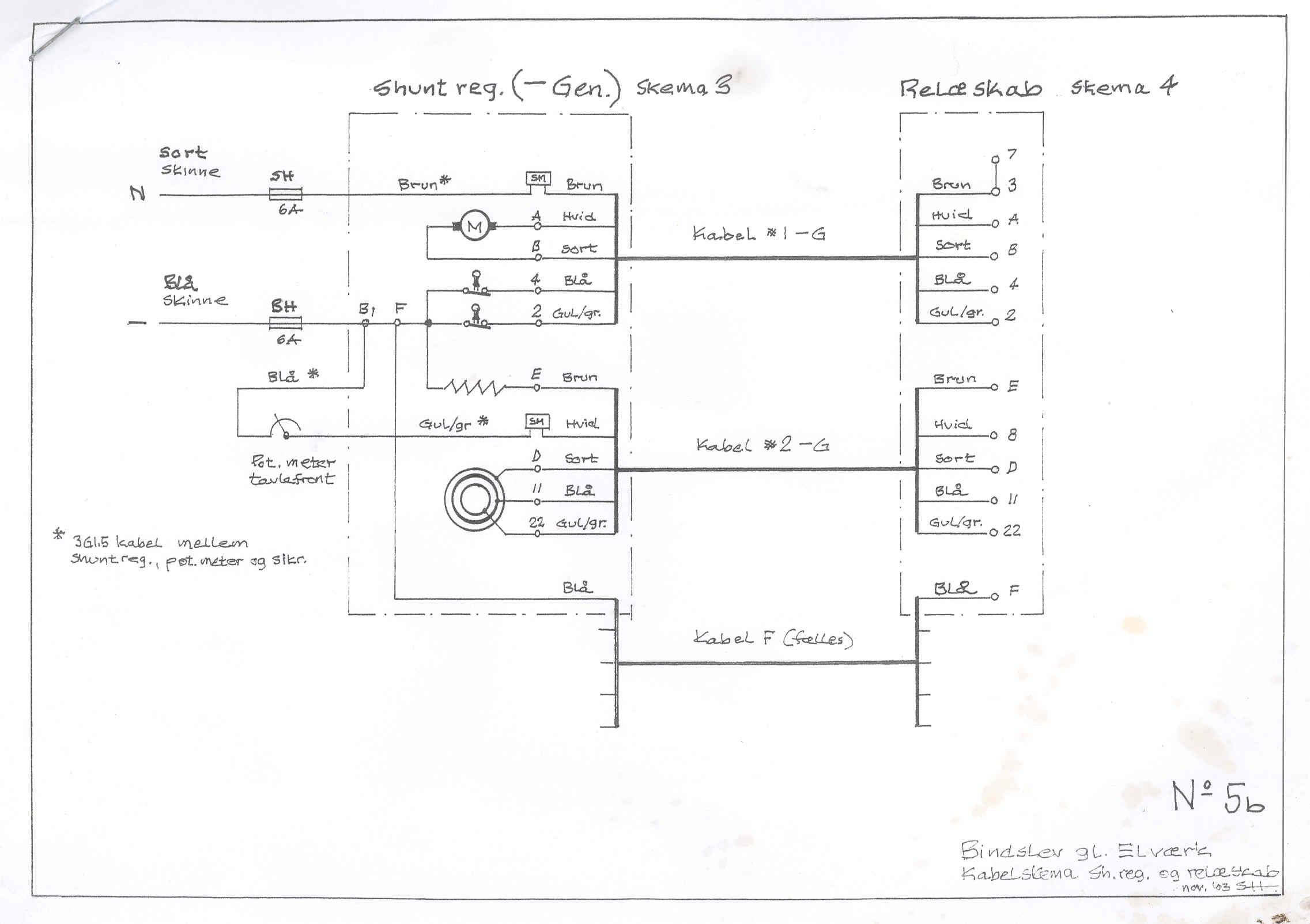

• Kabelskema feltregulator - spændingsregulator 5b

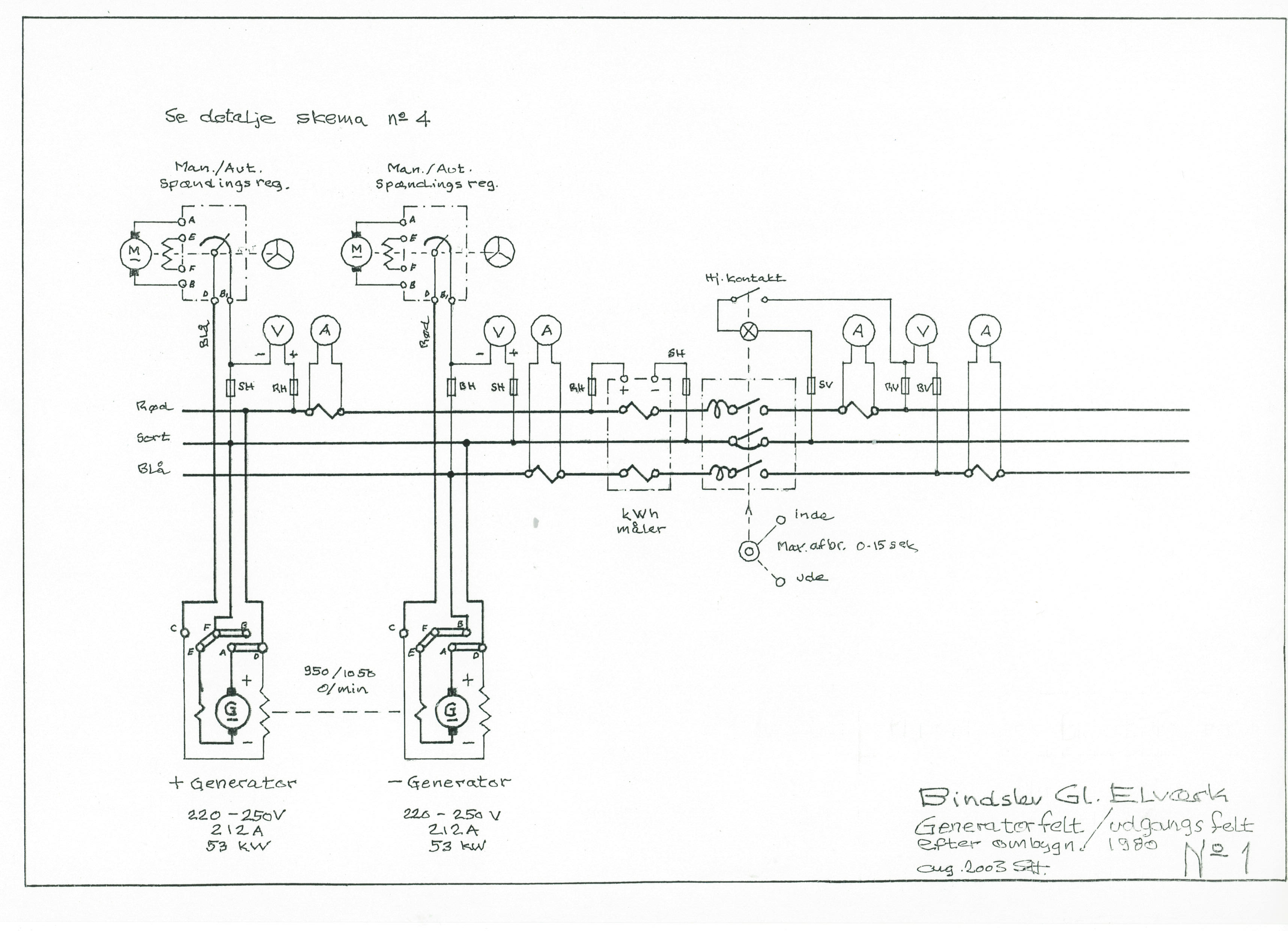

• Generatorfelt - Udgangsfelt

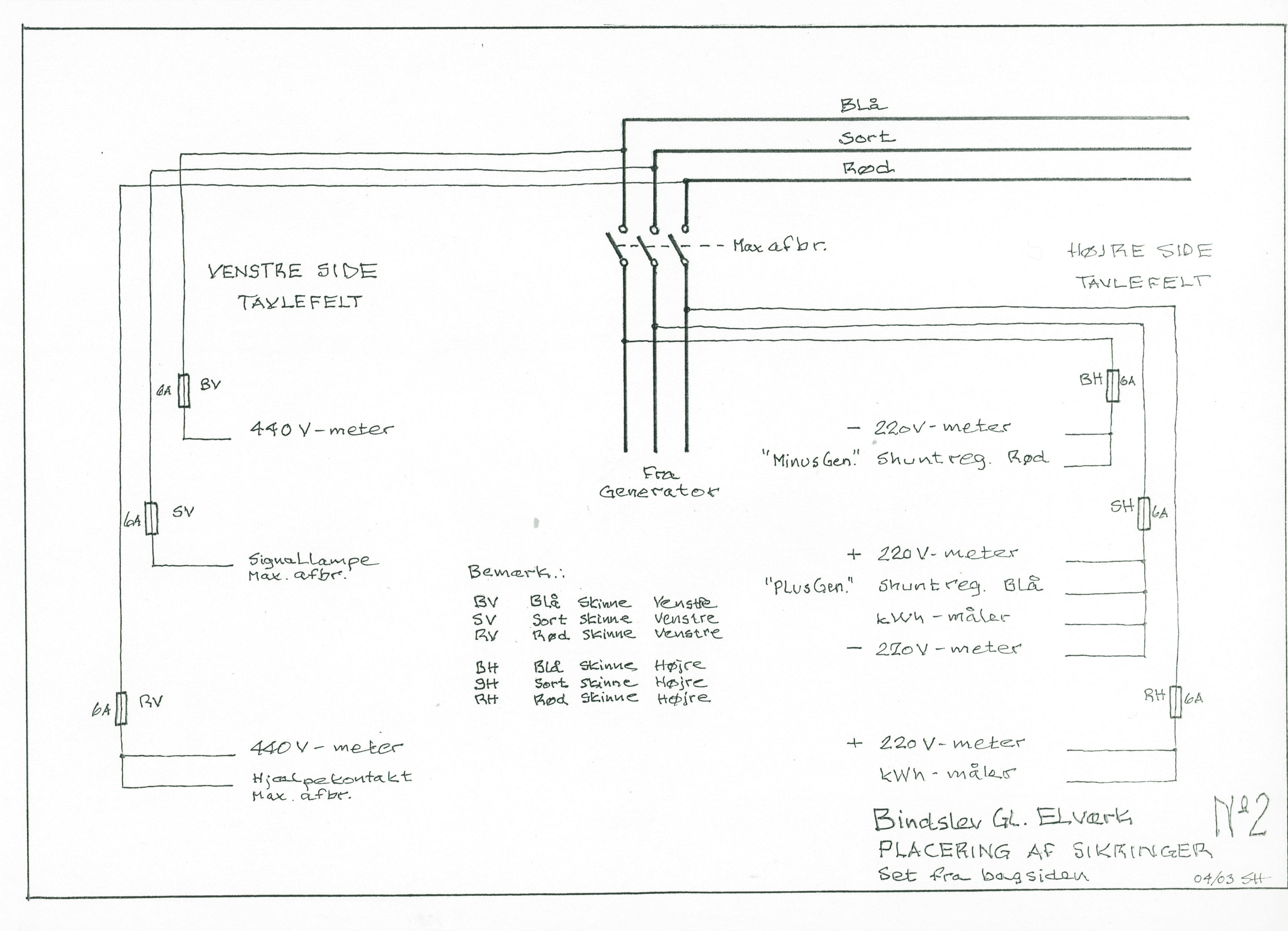

• Placering af sikringer

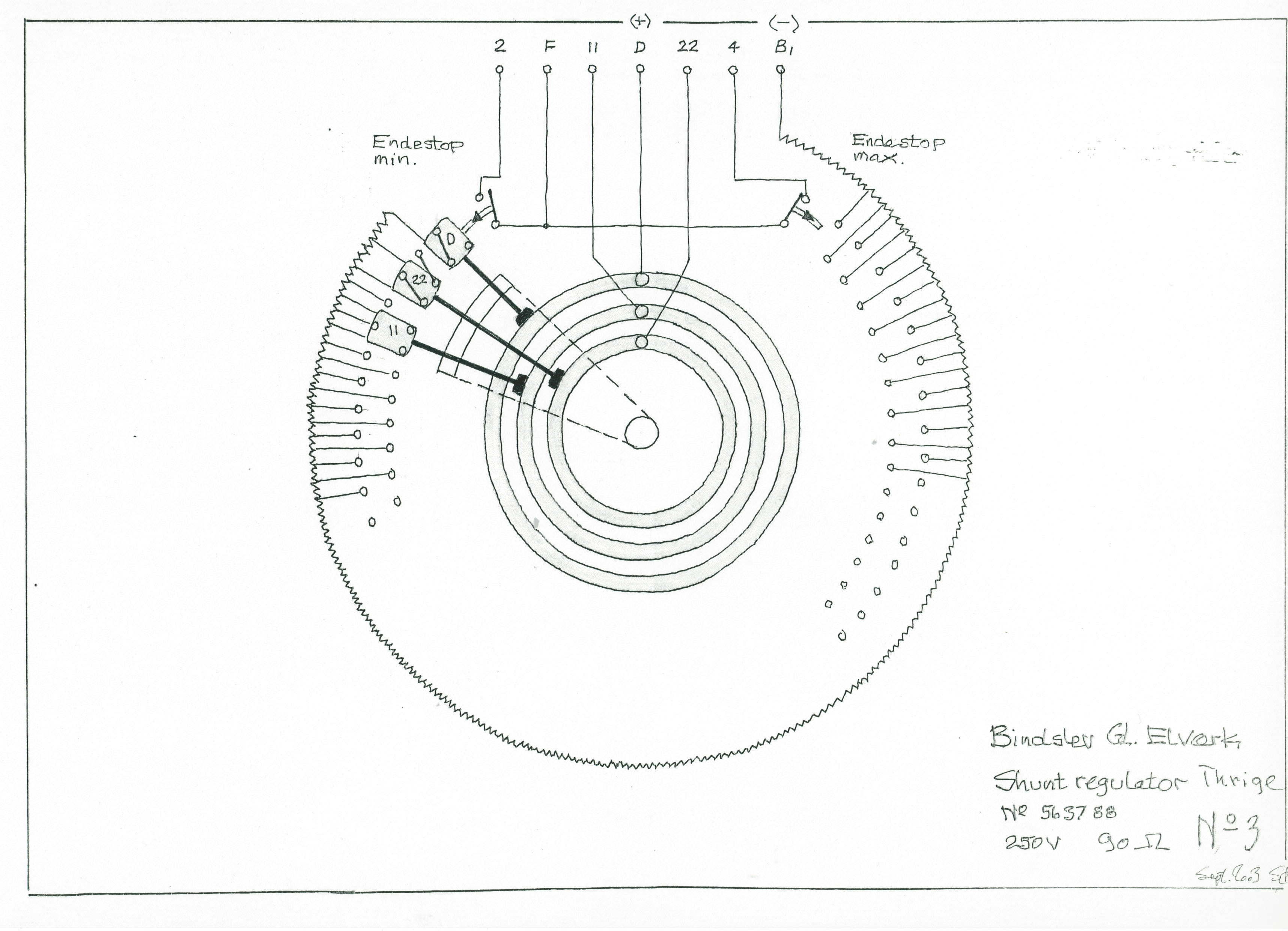

• Shunt regulator Thrige

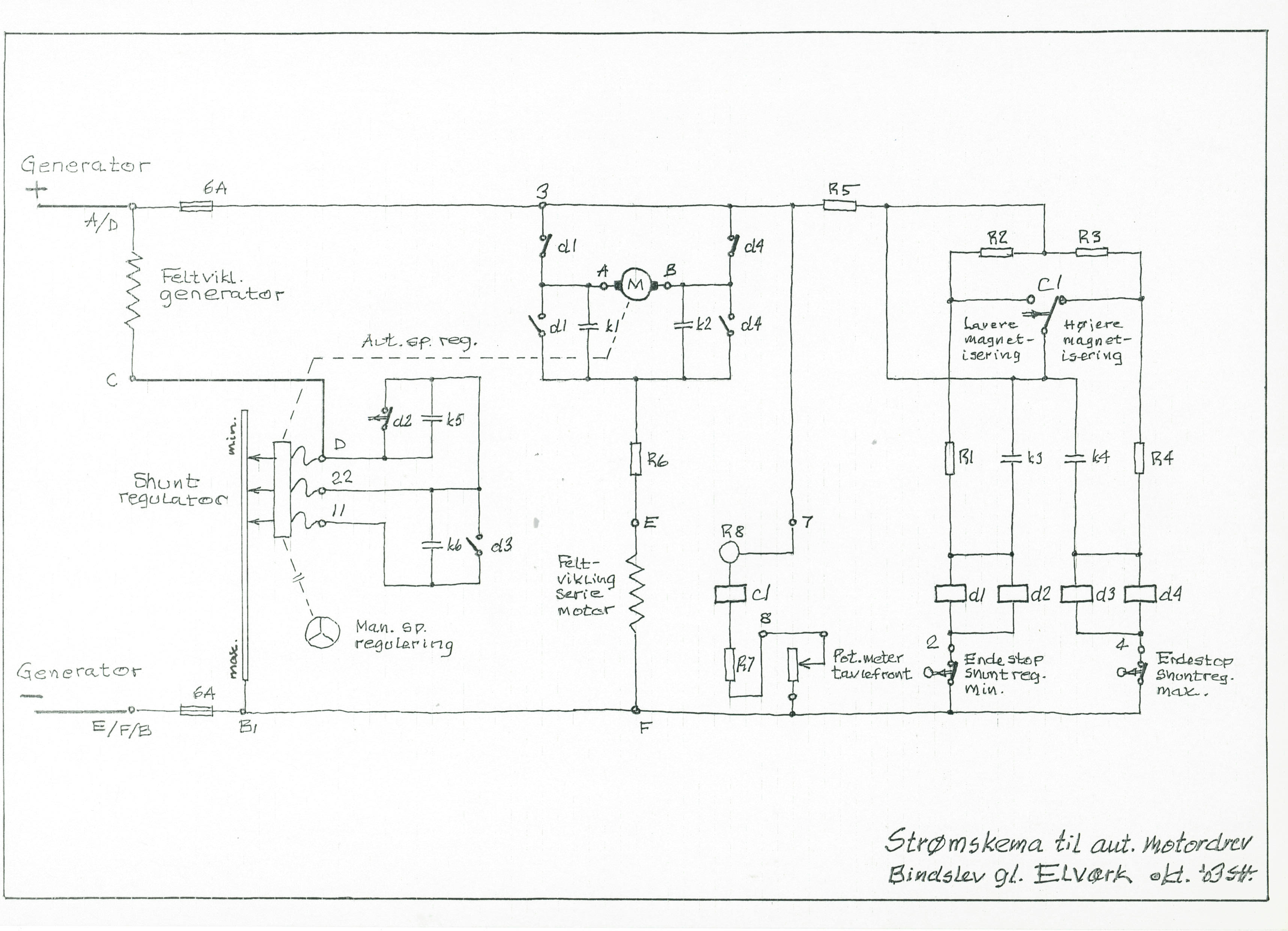

• Strømskema til aut. motordrev

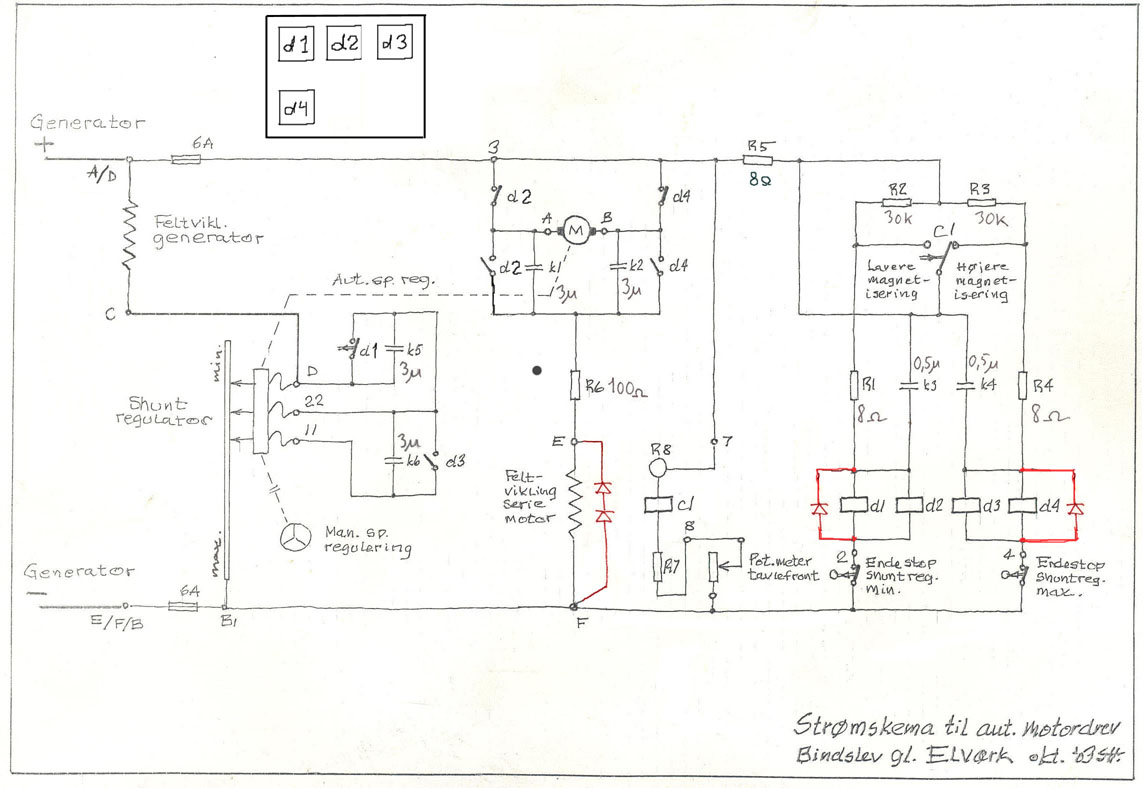

• Strømskema til aut. motordrev (spændingsregulator), relæplacering

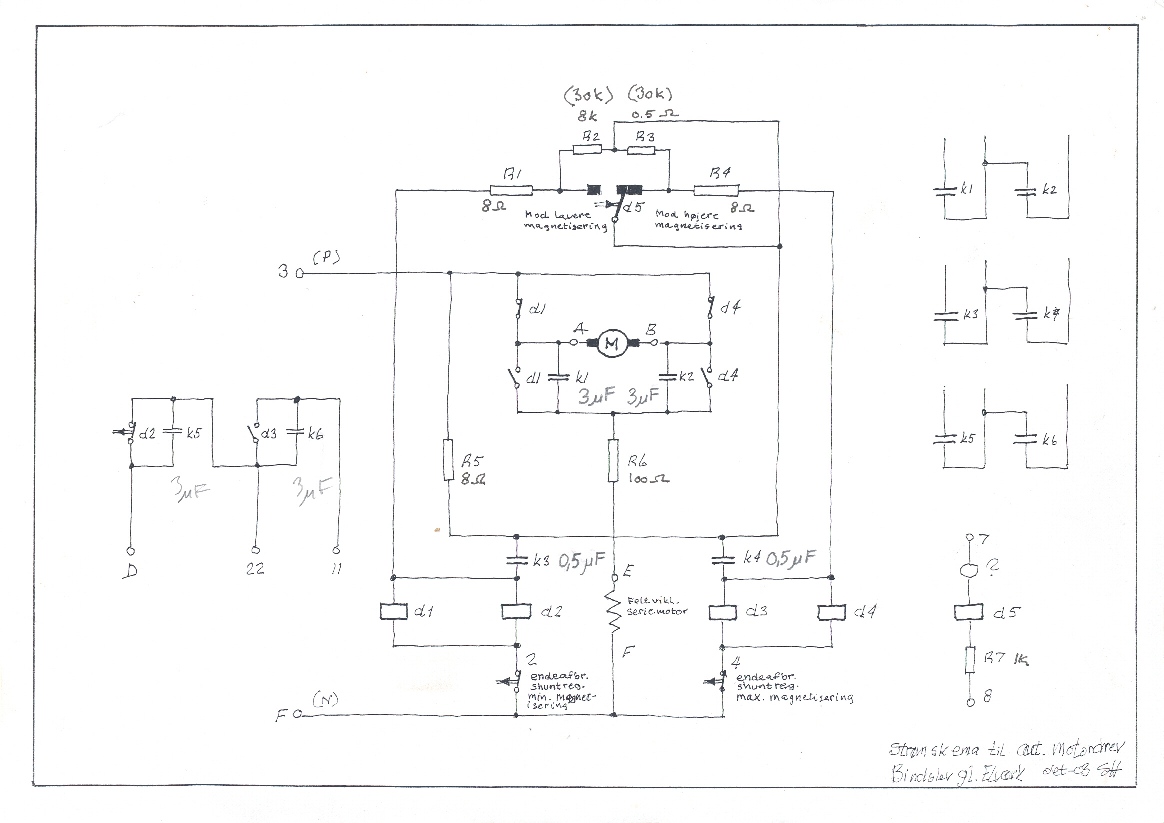

• Strømskema, motordrev, alternativ visning
